Таҳлили сохтори дохилӣ ва раванди кори муҳаррикҳои гидравликӣ

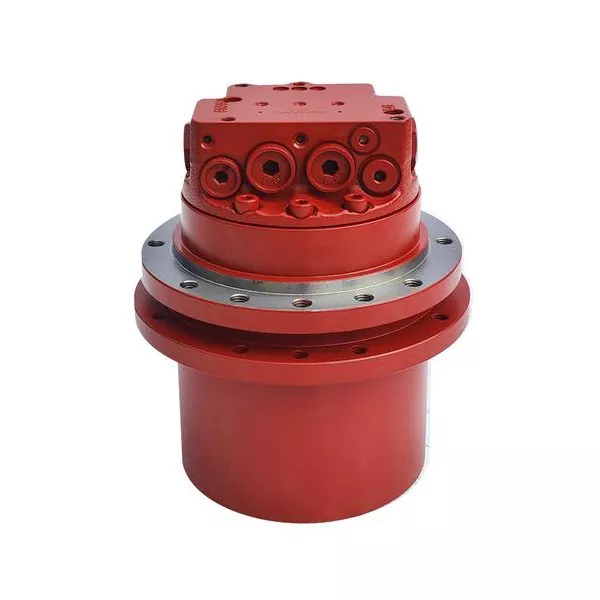

I. Таркиби сохтори дохилӣ

Вазифаи асосии Амуҳаррики гидравликӣэнергияи гидравликиро ба энергияи механикй табдил додан аст. Тарҳрезии сохтори дохилӣ ҳама барои қонеъ кардани ниёзҳои табдили энергия мебошад. Компонентҳои асосӣ инҳоянд:

1. Унсурњои асосии сохтор

Ҳама муҳаррикҳои гидравликӣ бидуни ду ҷузъи асосӣ кор карда наметавонанд: ҳаҷми мӯҳрдор ва давра ба давра тағирёбанда ва механизми тақсимоти равған. Андозаи ҳаҷми пӯшида бо ҳаракати плунжер, фишанг ё майса тағир дода мешавад. Механизми таксимоти равган роххои дохил шудани равгани фишори баланд ва рохи баромадани равгани фишори пастро идора мекунад.

2. Сохтори тафовути тип

Навъи фишанг: Он бо пайваст кардани ду фишангҳои дохилӣ ва беруна кор мекунад, ки даромад ва баромади равған ба таври симметрӣ тақсим карда шудааст. Барои холӣ кардани равғани аз подшипник рехташуда як бандари ҷудокунандаи равған мавҷуд аст. Миқдори дандонҳо дар фишанг нисбат ба дандонҳои насос зиёд аст, бинобар ин тағирёбии момент камтар аст.

Навъи майса: Майдонҳо дар ротор ба таври радиатсионӣ насб карда шудаанд ва дар реша як пружинаи қаблан сахткунанда мавҷуд аст. Пружа метавонад теғҳо ва сатҳи дарунии статорро ба ҳамдигар сахт часпонида, мӯҳрро ташкил диҳад. Механизми тақсимоти равған клапани чекро истифода мебарад, то боварӣ ҳосил кунад, ки ҳамеша дар решаи майса равғани фишор мавҷуд аст.

Навъи поршен

Навъи плунжери радиалӣ: Статор ва блоки силиндрӣ эксцентрикӣ доранд. Дар зери таъсири равғани фишор плунжер ба девори дарунии статор фишор меорад ва қувваи реаксия моменти моментро ба вуҷуд меорад.

Навъи поршени меҳварӣ: Блоки силиндр ва чоҳи мотор ба ҳам пайвастанд. Плунжер силиндрро тела медиҳад, ки зери таъсири қувваи муқаррарии ҷузъҳои плитаи ҷӯшон гардиш кунад. Кунҷи майли лавҳаи сӯзанакро танзим кардан мумкин аст ва ҷойивазкунӣ ва суръати гардиш низ мутаносибан тағир меёбад.

3. Тарҳрезии махсус

Талабот барои гардиши пеш ва баръакс: Сохторҳое, ки метавонанд дар ҳар ду самт гардиш кунанд, бояд симметрӣ бошанд. Навъи майса пиёзҳоро ба таври радиатсионӣ насб мекунад, дар ҳоле ки навъи плунгер тарҳи каҷҳои дохилии бисёрсоҳаро қабул мекунад.

Муносибати ихроҷ: Илова ба вуруд ва баромади нафт, инчунин як бандари ҷудогонаи ихроҷи нафт мавҷуд аст. Порти резиши равғани муҳаррики фишанг метавонад аз вайрон шудани мӯҳри охири чоҳ пешгирӣ кунад.

II. Раванди кори табдил додани энергияи гидравликӣ ба энергияи механикӣ

Дармуҳаррики гидравликӣэнергияро бо тағирёбии ҳаҷми камераи кории мӯҳршуда табдил медиҳад. Раванди мушаххас ба ин марҳилаҳо тақсим мешавад:

1. Вуруди равғани фишори баланд

Равғани фишори баланде, ки насоси гидравликӣ мефиристад, ба камераи кории мотор тавассути даромадгоҳи равған ворид мешавад. Камераи корӣ сӯрохи плунжер, камераи фишанги фишанги ё ҳаҷми байни теғҳо дорад. Ҳангоми ворид шудани равған фарқияти фишор ба вуҷуд меояд.

2. Фарқияти фишор ҷузъҳои кориро меронад

Навъи плунжер: Равғани фишори баланд плунжерро ба берун тела медиҳад ва ба он имкон медиҳад, ки ба девори дарунии статор пахш шавад. Қувваи реаксияе, ки статор ба плунжер мерасонад, ба ҷузъҳои моменти момент тақсим мешавад ва блоки силиндрро ба гардиш бармеангезад.

Навъи фишанг: Равғани фишор ба холигии фишанги фишанг ворид шуда, фишангро ба гардиш тела медиҳад. Воридоти равган равғани рехтаро берун мекунад.

Навъи майса: Равғани фишор ба ҳар ду тарафи пилдаҳо амал карда, моменти гидравликиро тавлид мекунад. Тирҳо дар зери таъсири пружина ба статор зич часпида, роторро ба гардиш меронанд.

3. Табдилдиҳии энергияи механикӣ ва истеҳсол

Ҳаракати хаттии ҷузъҳои корӣ тавассути сохтори механикӣ ба ҳаракати гардиш табдил меёбад. Чоҳи баромад пайваста момент ва суръати гардишро интиқол медиҳад. Барои намуна:

Дар намуди плунжери радиалӣ, моменти поршенҳои сершумор ба ҳам оварда мешавад, ки блоки силиндрро гардиш мекунад.

Дар намуди поршени меҳварӣ, кунҷи тамоили пластинкаи шустушӯ ҷойгузиниро танзим мекунад ва ба параметрҳои баромад таъсир мерасонад.

4. Равғани фишори паст холӣ карда мешавад

Хангоми кам шудани хачми камераи корй равгани фишори паст аз баромадгохи равган холй мешавад. Пас аз анҷом додани як давраи корӣ, ворид кардани равғани фишори баландро идома диҳед ва он пайваста гардиш мекунад.

Тавассути ин раванд, муҳаррики гидравликӣ энергияи фишори системаи гидравликиро ба энергияи механикӣ самаранок табдил медиҳад. Ин усули табдилдиҳӣ онро дар ҷойҳое ба монанди мошинҳои сохтмонӣ, киштиҳо ва минаҳо васеъ истифода мебарад.
